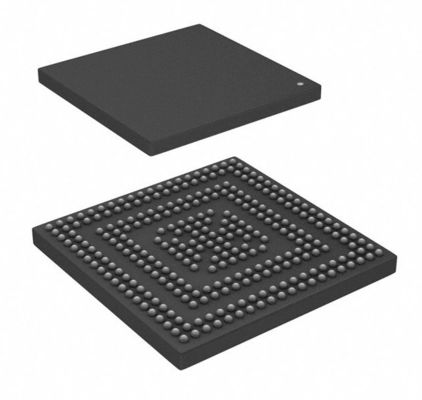

SAK-TC277TP-64F200N Dc AURIX متحكم رقاقة Ic 32 بت ثلاثي النواة 200 ميجاهرتز 4 ميجابايت 4 م × 8 فلاش PG-LFBGA-292-6
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xتفاصيل المنتج
| الصانع | إنفينيون تكنولوجيز | فئة | ميكروكنترولر |
|---|---|---|---|
| رقم المنتج | SAK-TC277TP-64F200N | مسلسل | أوريكس |
| حالة المنتج | نشيط | المعالج الأساسي | TriCore ™ |
| حجم اللب | 32 بت ثلاثي النواة | سرعة | 200 ميجا هرتز |
| الاتصال | ASC و CANbus و Ethernet و FlexRay و HSSL و I²C و LINbus و MSC و PSI5 و QSPI و SENT | ملحقات | DMA ، POR ، WDT |
| عدد I / O | 169 | حجم ذاكرة البرنامج | 4 ميجابايت (4 م × 8) |
| نوع ذاكرة البرنامج | فلاش | حجم إيبروم | 64 كيلو × 8 |
| حجم ذاكرة الوصول العشوائي | 472 كيلو × 8 | الجهد - العرض (Vcc / Vdd) | 1.17 فولت ~ 5.5 فولت |
| محولات البيانات | A / D 60x12b ريال سعودي ، سيجما دلتا | نوع المذبذب | خارجي |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 125 درجة مئوية (تا) | نوع التركيب | سطح جبل |
| العبوة / العلبة | 292-LFBGA | حزمة جهاز المورد | PG-LFBGA-292-6 |
| رقم المنتج الأساسي | TC277TP64 | ||
| تسليط الضوء | sak-tc277tp-64f200n dc,رقاقة متحكم ic,sak-tc277tp-64f200n |
||
منتوج وصف
SAK-TC277TP-64F200N TriCore ™ AURIX ™ متحكم دقيق IC 32 بت ثلاثي النواة 200 ميجاهرتز 4 ميجابايت (4 م × 8) FLASH PG-LFBGA-292-6
ورقة البيانات:SAK-TC277TP-64F200N
| فئة | ميكروكنترولر |
| Mfr | إنفينيون تكنولوجيز |
| مسلسل | أوريكس |
| حالة المنتج | نشيط |
| Digi-Key قابل للبرمجة | لم يتم التحقق منه |
| المعالج الأساسي | تريكور |
| حجم اللب | 32 بت ثلاثي النواة |
| سرعة | 200 ميجا هرتز |
| الاتصال | ASC و CANbus و Ethernet و FlexRay و HSSL وI² ج، LINbus، MSC، PSI5، QSPI، SENT |
| ملحقات | DMA ، POR ، WDT |
| عدد I / O | 169 |
| حجم ذاكرة البرنامج | 4 ميجابايت (4 م × 8) |
| نوع ذاكرة البرنامج | فلاش |
| حجم إيبروم | 64 كيلو × 8 |
| حجم ذاكرة الوصول العشوائي | 472 كيلو × 8 |
| الجهد - العرض (Vcc / Vdd) | 1.17 فولت ~ 5.5 فولت |
| محولات البيانات | A / D 60x12b ريال سعودي ، سيجما دلتا |
| نوع المذبذب | خارجي |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 125 درجة مئوية (تا) |
| نوع التركيب | سطح جبل |
| العبوة / العلبة | 292-LFBGA |
| حزمة جهاز المورد | PG-LFBGA-292-6 |
| رقم المنتج الأساسي | TC277TP64 |
ملخص الميزات
تحتوي عائلة منتجات TC27x على الميزات التالية:
• متحكم دقيق عالي الأداء مزود بثلاث أنوية لوحدة المعالجة المركزية
• اثنان من وحدات المعالجة المركزية ثلاثية الأبعاد فائقة السرعة 32 بت (TC1.6P) ، لكل منهما الميزات التالية:
- أداء فائق في الوقت الفعلي
- التعامل مع بت قوي
- قدرات DSP متكاملة
- وحدة مضاعفة تتراكم قادرة على تحمل عمليتي MAC في كل دورة
- وحدة النقطة العائمة كاملة الأنابيب (FPU)
- تشغيل حتى 200 ميجا هرتز في نطاق درجة حرارة كاملة
- حتى 120 كيلوبايت من ذاكرة الوصول العشوائي (DSPR)
- ذاكرة وصول عشوائي للخدش تصل إلى 32 كيلوبايت (PSPR)
- ذاكرة تخزين مؤقت للتعليمات 16 كيلوبايت (ICACHE)
- ذاكرة تخزين مؤقت 8 كيلو بايت (DCACHE)
• وحدة المعالجة المركزية ثلاثية الأبعاد ذات الكفاءة في استهلاك الطاقة (TC1.6E) ، والتي تحتوي على الميزات التالية:
- التوافق مع الكود الثنائي مع TC1.6P
- تشغيل حتى 200 ميجا هرتز في نطاق درجة حرارة كاملة
- حتى 112 كيلوبايت من ذاكرة الوصول العشوائي (DSPR)
- ذاكرة وصول عشوائي (Scratch-Pad RAM) للتعليمات تصل إلى 24 كيلوبايت (PSPR)
- ذاكرة تخزين مؤقت للتعليمات سعة 8 كيلوبايت (ICACHE)
- المخزن المؤقت لقراءة البيانات 0.125 كيلو بايت (DRB)
• Lockstepped نوى الظل لـ TC1.6P و TC1.6E
• ذكريات متعددة على الرقاقة
- جميع أنظمة NVM و SRAM المضمنة محمية بـ ECC
- ذاكرة فلاش تصل إلى 4 ميجابايت (PFLASH)
- ما يصل إلى 384 كيلوبايت من ذاكرة فلاش البيانات (DFLASH) التي يمكن استخدامها لمحاكاة EEPROM
- ذاكرة 32 كيلو بايت (LMU)
- BootROM (بروم)
• وحدة تحكم DMA ذات 64 قناة مع نقل بيانات آمن
• نظام مقاطعة متطور (محمي بواسطة ECC)
• هيكل ناقل عالي الأداء على الرقاقة
- 64 بت Cross Bar Interconnect (SRI) مما يوفر وصولاً موازياً سريعًا بين أساتذة الناقل ووحدات المعالجة المركزية والذكريات
- الناقل المحيطي للنظام 32 بت (SPB) للوحدات الطرفية والوظيفية على الرقاقة
- جسر واحد للحافلات (جسر SFI)
• وحدة أمان الأجهزة الاختيارية (HSM) في بعض المتغيرات
• وحدة إدارة السلامة (SMU) التي تتعامل مع إنذارات مراقبة السلامة
• وحدة اختبار الذاكرة مع وظائف ECC وتهيئة الذاكرة ووظائف MBIST (MTU)
• جهاز مراقبة الإدخال / الإخراج (IOM) للتحقق من الإدخال / الإخراج الرقمي
• وحدات طرفية متعددة الاستخدامات على الرقاقة
- أربع قنوات تسلسلية غير متزامنة / متزامنة (ASCLIN) مع دعم LIN للأجهزة (V1.3 و V2.0 و V2.1 و J2602) حتى 50 ميجا بايت
- أربع قنوات واجهة SPI في قائمة الانتظار (QSPI) مع قدرة رئيسية وتابعة تصل إلى 50 ميجابت / ثانية
- ارتباط تسلسلي عالي السرعة (HSSL) للاتصال التسلسلي بين المعالجات حتى 320 ميجابت / ثانية
- واجهتان متسلسلتان Micro Second Bus (MSC) لتوسيع المنفذ التسلسلي إلى أجهزة الطاقة الخارجية
- وحدة MultiCAN + واحدة مع 4 عقد CAN و 256 كائنًا مجانيًا للرسائل القابلة للتخصيص لمعالجة البيانات بكفاءة عالية عبر التخزين المؤقت FIFO ونقل بيانات البوابة
- 10 قنوات أحادية الجانب Nibble Transmission (SENT) للاتصال بأجهزة الاستشعار
- وحدة FlexRayTM واحدة مع قناتين (E-Ray) تدعم V2.1
- توفر وحدة توقيت عامة واحدة (GTM) مجموعة قوية من تصفية الإشارات الرقمية ووظائف المؤقت لتحقيق إدارة مستقلة ومعقدة للإدخال / الإخراج
- لقطة واحدة / قارن 6 وحدات (نواتان CCU60 و CCU61)
- وحدة مؤقت ذات 12 غرض عام (GPT120)
- واجهة مستشعر محيطية ثلاثية القنوات تتوافق مع V1.3 (PSI5)
- واجهة المستشعر المحيطي مع PHY التسلسلي (PSI5-S)
- واجهة ناقل الدائرة المتكاملة الاختيارية (I2C) المطابقة لـ V2.1
- اختياري IEEE802.3 Ethernet MAC مع واجهات RMII و MII (ETH)
• متنوع التقريب المتتالي ADC (VADC)
- مجموعة من 8 حبات ADC مستقلة
- نطاق جهد الإدخال من 0 فولت إلى 5.5 فولت (إمداد ADC)
• Delta-Sigma ADC (DSADC) - ست قنوات
• منافذ إدخال / إخراج رقمية قابلة للبرمجة
• دعم التصحيح على الرقاقة لـ OCDS المستوى 1 (وحدات المعالجة المركزية ، DMA ، في حافلات الرقاقة)
• تصحيح أخطاء متعددة النواة ، تتبع في الوقت الحقيقي ، ومعايرة
• أربعة / خمسة أسلاك JTAG (IEEE 1149.1) أو واجهة DAP (منفذ وصول الجهاز)
• نظام إدارة الطاقة والمنظمين على الرقاقة
• وحدة توليد الساعة بنظام PLL و Flexray PLL
• منظم الجهد المدمج
صورة البيانات:
