Intel EP4CGX15BF14I7N Cyclone IV GX Field Programmable Gate Array FPGA Ic Microcontroller 72 552960 14400169-LBGA

EP4CGX15BF14I7N Cyclone® IV GX Field Programmable Gate Array (FPGA) IC 72 552960 14400 169-LBGA

ورقة البيانات:EP4CGX15BF14I7N

معلومات أولية

تعتمد عائلة مصفوفة البوابة القابلة للبرمجة Cyclone TM على عملية SRAM النحاسية ذات 1.5 فولت ، 0.13 ميكرومتر ، بكثافة تصل إلى 20،060 عنصرًا منطقيًا (LEs) وما يصل إلى 288 كيلو بت من ذاكرة الوصول العشوائي.مع ميزات مثل حلقات phaselocked (PLLs) لتسجيل الوقت وواجهة مخصصة لمعدل بيانات مزدوج (DDR) لتلبية متطلبات ذاكرة DDR SDRAM وذاكرة RAM ذات الدورة السريعة (FCRAM) ، تعد أجهزة Cyclone حلاً فعالاً من حيث التكلفة لتطبيقات مسار البيانات.تدعم أجهزة Cyclone معايير الإدخال / الإخراج المختلفة ، بما في ذلك LVDS بمعدلات بيانات تصل إلى 311 ميجابت في الثانية (ميجابت في الثانية) و 66 ميجاهرتز ، وتوصيل المكونات الطرفية 32 بت (PCI) ، للتفاعل مع ودعم أجهزة ASSP و ASIC.تقدم Altera أيضًا أجهزة تكوين تسلسلي جديدة منخفضة التكلفة لتهيئة أجهزة Cyclone.

سمات

■ 2،910 إلى 20،060 جنيه مصري ، انظر الجدول 1

■ ما يصل إلى 294،912 بت RAM (36،864 بايت)

■ يدعم التكوين من خلال جهاز تكوين تسلسلي منخفض التكلفة

■ دعم معايير LVTTL و LVCMOS و SSTL-2 و SSTL-3 I / O

■ دعم 66 ميجا هرتز ، 32 بت معيار PCI

■ سرعة منخفضة (311 ميجابت في الثانية) دعم LVDS I / O

■ ما يصل إلى اثنين من PLL لكل جهاز توفر مضاعفة الساعة وتغيير الطور

■ ما يصل إلى ثمانية خطوط ساعة عالمية مع ستة موارد ساعة متاحة لكل صف مجموعة منطقية (LAB)

■ دعم الذاكرة الخارجية ، بما في ذلك DDR SDRAM (133 ميجاهرتز) و FCRAM ومعدل البيانات الفردي (SDR) SDRAM

■ دعم العديد من نوى الملكية الفكرية (IP) ، بما في ذلك وظائف Altera MegaCore والوظائف الضخمة لبرنامج Altera Megafunctions Partners (AMPPSM)

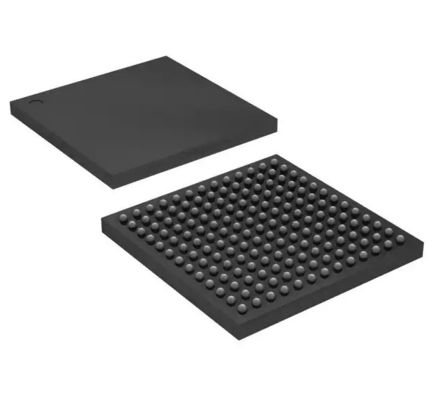

صورة البيانات:
