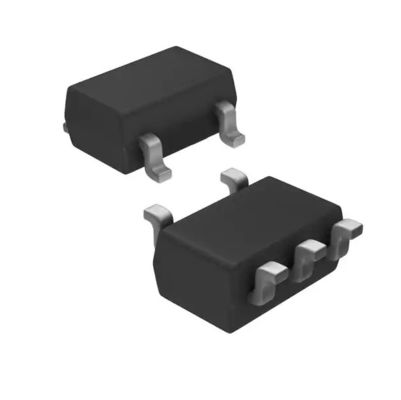

TC7S04F TE85L F العاكس IC 1 قناة التبديل IC رقاقة منظم رقمي SMV
| مكان المنشأ | اليابان |
|---|---|
| اسم العلامة التجارية | Toshiba Semiconductor and Storage |
| إصدار الشهادات | RoHS |
| رقم الموديل | TC7S04F (TE85L ، F) |
| الحد الأدنى لكمية | 3000 قطعة |
| الأسعار | Negotiable |
| تفاصيل التغليف | 3000 قطعة / شريط |
| وقت التسليم | 2-3 أيام |
| شروط الدفع | L / C ، D / A ، D / P ، T / T |
| القدرة على العرض | 15 كيلو قطعة |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xتفاصيل المنتج
| رقم المنتج | TC7S04F (TE85L ، F) | فئة | بوابات ومحولات |
|---|---|---|---|
| الصانع | توشيبا لأشباه الموصلات والتخزين | مسلسل | TC7S |
| نوع المنطق | العاكس | عدد الدوائر | 1 |
| عدد المدخلات | 1 | الجهد - العرض | 2 فولت ~ 6 فولت |
| الحالي - هادئ (حد أقصى) | 1 µ | الحالي - إخراج مرتفع ومنخفض | 2.6 مللي أمبير ، 2.6 مللي أمبير |
| مستوى منطق الإدخال - منخفض | 0.5 فولت ~ 1.8 فولت | مستوى منطق الإدخال - مرتفع | 1.5 فولت ~ 4.2 فولت |
| ماكس انتشار تأخير @ V ، ماكس CL | 17ns @ 6V ، 50pF | درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية |
| نوع التركيب | سطح جبل | العبوة / العلبة | SC-74A ، SOT-753 |
| تسليط الضوء | العاكس IC 1 التبديل IC رقائق TC7S04F TE85L F,العاكس IC 1 التبديل ICs TC7S04F TE85L F,العاكس 1 التبديل ICs TC7S04F TE85L F |
||
منتوج وصف
TC7S04F (TE85L ، F) العاكس IC 1 قناة SMV
ورقة البيانات:TC7S04F (TE85L ، F)
| فئة | بوابات ومحولات |
| Mfr | توشيبا لأشباه الموصلات والتخزين |
| مسلسل | TC7S |
| حالة المنتج | نشيط |
| نوع المنطق | العاكس |
| الجهد - العرض | 2 فولت ~ 6 فولت |
| الحالي - هادئ (حد أقصى) | 1µ |
| الحالي - إخراج مرتفع ومنخفض | 2.6 مللي أمبير ، 2.6 مللي أمبير |
| مستوى منطق الإدخال - منخفض | 0.5 فولت ~ 1.8 فولت |
| مستوى منطق الإدخال - مرتفع | 1.5 فولت ~ 4.2 فولت |
| ماكس انتشار تأخير @ V ، ماكس CL | 17ns @ 6V ، 50pF |
| درجة حرارة التشغيل | -40°ج ~ 85°ج |
| نوع التركيب | سطح جبل |
| حزمة جهاز المورد | SMV |
| العبوة / العلبة | SC-74A ، SOT-753 |
| رقم المنتج الأساسي | 7S08 |
TC7S04 عبارة عن محول C2 MOS عالي السرعة مصنوع من بوابة السيليكون C2 MOS.
إنه يحقق سرعة عالية مماثلة لعملية LSTTL المكافئة مع الحفاظ على تبديد الطاقة المنخفض C2 MOS.
تتكون الدائرة الداخلية من 3 مراحل بما في ذلك خرج المخزن المؤقت ، والذي يتيح مناعة عالية من الضوضاء وإخراج ثابت.
المدخل مزود بدوائر حماية ضد التفريغ الساكن أو الجهد الزائد العابر.
تيارات الإخراج 1/2 مقارنة بنماذج سلسلة TC74HC
مصادر إضافية:
| يصف | وصف |
| اسماء اخرى | TC7S04F (TE85L ، F) |
| TC7S04FLFDKR | |
| TC7S04F (T5LFT) CT | |
| TC7S04F (T5LFT) DKR-ND | |
| TC7S04FT5LFT | |
| TC7S04FTFTR | |
| TC7S04FTCT-NDR | |
| TC7S04F (T5LFT) TR | |
| TC7S04F (TE85LF) TR-ND | |
| TC7S04F (T5LFT) CT-ND | |
| TC7S04FTTR-NDR | |
| TC7S04F (T5LFT) TR-ND | |
| TC7S04F ، LF (T. | |
| TC7S04F (TE85LF) CT | |
| TC7S04F (TE85LF) CT-ND | |
| TC7S04F (TE85LF) DKR-ND | |
| TC7S04F (TE85LF) TR | |
| TC7S04FTFDKR | |
| TC7S04FTFDKR-ND | |
| TC7S04F ، LF (ب | |
| TC7S04FLFTR | |
| TC7S04F (T5L، F، T) | |
| TC7S04F (T5L، F، T) | |
| TC7S04F (T5LFT) DKR | |
| TC7S04FTFCT | |
| TC7S04FTFCT-ND | |
| TC7S04F (TE85LF) DKR | |
| TC7S04FTFTR-ND | |
| TC7S04FLFCT | |
| الحزمة القياسية | 3000 |
سمات
• السرعة العالية: tpd = 7 ns (النوع) عند VCC = 5 V
• تبديد منخفض للطاقة: ICC = 1 μA (حد أقصى) عند Ta = 25 درجة مئوية
• مناعة عالية من الضوضاء: VNIH = VNIL = 28٪ VCC (دقيقة)
• قدرة محرك الإخراج: 5 أحمال LSTTL
• مقاومة الخرج المتناظرة: | IOH |= IOL = 2 مللي أمبير (دقيقة)
• تأخيرات الانتشار المتوازن: tpLH ∼− tpHL
• نطاق جهد تشغيل واسع: VCC (opr) = 2 إلى 6 V
صورة البيانات:
