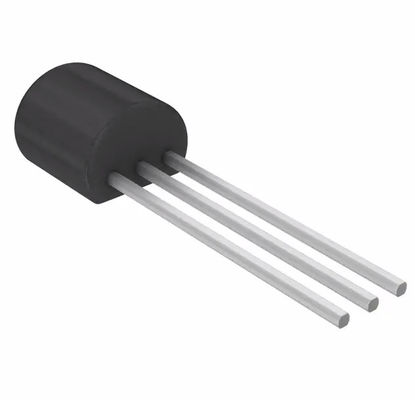

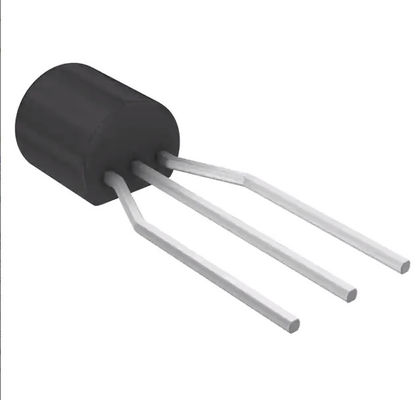

مرجع جهد التحويل TL431ACLPR IC قابل للتعديل 2.495 فولت 36 فولت 100 مللي أمبير TO-92-3
| مكان المنشأ | أمريكا |
|---|---|
| اسم العلامة التجارية | TI |
| إصدار الشهادات | RoHS |
| رقم الموديل | TL431ACLPR |
| الحد الأدنى لكمية | 2000 جهاز كمبيوتر شخصى |
| الأسعار | USD |
| تفاصيل التغليف | 2000 قطعة / شريط |
| وقت التسليم | 2-3 أيام |
| شروط الدفع | تي / ت |
| القدرة على العرض | 60 ألف قطعة |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xتفاصيل المنتج
| فهرس | إشارة الجهد | Mfr | شركة Texas Instruments |
|---|---|---|---|
| نوع مرجع | ناور | نوع الإخراج | قابل للتعديل |
| الجهد - المخرجات (دقيقة / ثابتة) | 2.495 فولت | الجهد - الإخراج (الحد الأقصى) | 3.6 فولت |
| التيار - الإخراج | 100 مللي أمبير | تسامح | ± 1٪ |
| التيار - الكاثود | 600 أوم | درجة حرارة التشغيل | 0 درجة مئوية ~ 70 درجة مئوية (تا) |
| نوع التركيب | من خلال ثقب | العبوة / العلبة | TO-226-3 ، TO-92-3 (TO-226AA) وصلات تشكيل |
| تسليط الضوء | TL431ACLPR,مرجع جهد التحويل ic 2.495 فولت,مرجع جهد التحويل ic 100MA |
||
منتوج وصف
TL431ACLPR مرجع جهد التحويل IC قابل للتعديل 2.495 فولت 36 فولت ± 1٪ 100 مللي أمبير TO-92-3
ورقة البيانات: TL431ACLPR
| فئة | إشارة الجهد |
| Mfr | شركة Texas Instruments |
| حالة المنتج | نشيط |
| نوع مرجع | ناور |
| نوع الإخراج | قابل للتعديل |
| الجهد - الناتج (دقيقة / ثابتة) | 2.495 فولت |
| الجهد - الإخراج (الحد الأقصى) | 36 فولت |
| التيار - الإخراج | 100 مللي أمبير |
| تسامح | ±1٪ |
| التيار - الكاثود | 600µ |
| درجة حرارة التشغيل | 0°ج ~ 70°ج (تا) |
| نوع التركيب | من خلال ثقب |
| العبوة / العلبة | TO-226-3 ، TO-92-3 (TO-226AA) وصلات تشكيل |
| حزمة جهاز المورد | TO-92-3 |
| رقم المنتج الأساسي | TL431.00 (ليرة تركية) |
مصادر إضافية:
| يصف | وصف |
| اسماء اخرى | 296-1287-6 |
| -TL431ACLPRE3-NDR | |
| 296-1287-2 | |
| 296-1287-1 | |
| TEXTISTL431ACLPR | |
| -296-1287-1-NDR | |
| 2156- TL431ACLPR | |
| 296-1287-1-NDR | |
| -296-1287-1-ND | |
| 296-1287-6-NDR | |
| - TL431ACLPRE3 | |
| 296-1287-6INACTIVE | |
| 296-1287-6-ND | |
| - TL431ACLPR-NDR | |
| 296-1287-2-NDR | |
| الحزمة القياسية | 2000 |
وصف
TL431LI / TL432LI هي بدائل من طرف إلى طرف لـ TL431 / TL432.يوفر TL43xLI استقرارًا أفضل وانجرافًا أقل في درجة الحرارة (VI (dev)) وتيار مرجعي أقل (Iref) لتحسين دقة النظام.
أجهزة TL431 و TL432 عبارة عن منظمات تحويل قابلة للتعديل بثلاثة أطراف ، مع ثبات حراري محدد على نطاقات درجة حرارة السيارات والتجارية والعسكرية المطبقة.يمكن ضبط جهد الخرج على أي قيمة بين Vref (حوالي 2.5 فولت) و 36 فولت ، بمقاومين خارجيين.هذه الأجهزة لها مقاومة إخراج نموذجية من 0.2 Ω.توفر دارة الإخراج النشطة خاصية تشغيل حادة للغاية ، مما يجعل هذه الأجهزة بدائل ممتازة لثنائيات زينر في العديد من التطبيقات ، مثل التنظيم الداخلي ، وإمدادات الطاقة القابلة للتعديل ، وإمدادات الطاقة التحويلية.يتمتع جهاز TL432 بنفس الوظائف والمواصفات الكهربائية تمامًا مثل جهاز TL431 ، ولكن له دبابيس مختلفة لحزم DBV و DBZ و PK.
يتم تقديم كل من أجهزة TL431 و TL432 في ثلاث درجات ، مع تفاوتات أولية (عند 25 درجة مئوية) بنسبة 0.5٪ و 1٪ و 2٪ للدرجات B و A والدرجة القياسية على التوالي.بالإضافة إلى ذلك ، يضمن الانحراف الناتج المنخفض مقابل درجة الحرارة ثباتًا جيدًا على نطاق درجة الحرارة بالكامل.
تتميز أجهزة TL43xxC للتشغيل من 0 درجة مئوية إلى 70 درجة مئوية ، وتتميز أجهزة TL43xxI للتشغيل من -40 درجة مئوية إلى 85 درجة مئوية ، وتتميز أجهزة TL43xxQ للتشغيل من -40 درجة مئوية إلى 125 درجة مئوية .جهاز انفورماتي
سمات
• تحمل الجهد المرجعي عند 25 درجة مئوية - 0.5٪ (درجة B) - 1٪ (درجة A) - 2٪ (درجة قياسية)
• جهد الخرج القابل للتعديل: Vref إلى 36 فولت
• التشغيل من -40 درجة مئوية إلى 125 درجة مئوية
• الانجراف النموذجي في درجة الحرارة (TL43xB) - 6 مللي فولت (درجة حرارة C) - 14 مللي فولت (I temp ، Q temp)
• ضوضاء إخراج منخفضة • مقاومة إخراج نموذجية 0.2-
• قدرة بالوعة الحالية: 1 مللي أمبير إلى 100 مللي أمبير
التطبيقات
• الجهد القابل للتعديل والمرجع الحالي
• التنظيم الجانبي الثانوي في flyback SMPSs
• استبدال زينر
• مراقبة الجهد
• المقارنة مع مرجع متكامل
صورة البيانات:https://www.ti.com/lit/ds/symlink/tl431.pdf؟HQS=dis-dk-null-digikeymode-dsf-pf-null-wwe&ts=1684156065878
