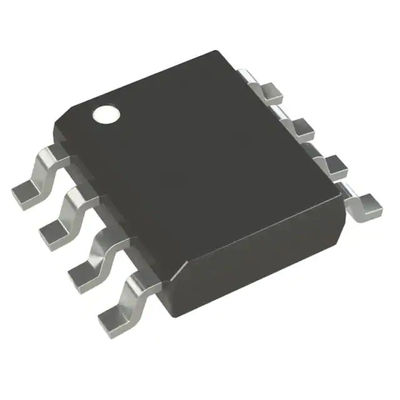

25LC512T-I / SN Flash Ic Memory EEPROM 512Kbit SPI 20 MHz 8-SOIC

25LC512T-I / SN EEPROM Memory IC 512Kbit SPI 20 MHz 8-SOIC

وصف:

إن Microchip Technology Inc. 25LC512 عبارة عن ذاكرة EEPROM تسلسلية بسعة 512 كيلوبت مع مستوى البايت ومستوى الصفحة

وظائف EEPROM التسلسلية.كما أنه يتميز بوظائف محو الصفحة والقطاع والرقاقة المرتبطة عادةً بالوظائف المستندة إلى Flash

منتجات.هذه الوظائف غير مطلوبة لعمليات كتابة الصفحة أو البايت.يتم الوصول إلى الذاكرة عبر مسلسل بسيط

ناقل تسلسلي متوافق مع الواجهة الطرفية (SPI).إشارات الناقل المطلوبة هي إدخال على مدار الساعة (SCK) بالإضافة إلى بيانات منفصلة في (SI)

وخطوط إخراج البيانات (SO).يتم التحكم في الوصول إلى الجهاز عن طريق إدخال Chip Select (CS).

التفاصيل السريعة:

سمات المنتج:

مصادر إضافية:

سمات

• 20 ميجا هرتز كحد أقصى.سرعة الساعة

• عمليات الكتابة على مستوى الصفحة والبايت:

- صفحة 128 بايت

- 5 مللي كحد أقصى.

- لا يلزم مسح صفحة أو قطاع

• تقنية CMOS منخفضة الطاقة:

- الأعلى.اكتب التيار: 5 مللي أمبير عند 5.5 فولت ، 20 ميجا هرتز

- قراءة التيار: 10 مللي أمبير عند 5.5 فولت ، 20 ميجا هرتز

- تيار الاستعداد: 1A عند 2.5 فولت (طاقة عميقة)

• التوقيع الإلكتروني لمعرف الجهاز

• دورات محو وكتابة ذاتية التوقيت:

- محو الصفحة (5 مللي ثانية ، بشكل نموذجي)

- مسح القطاع (10 مللي ثانية / قطاع ، بشكل نموذجي)

- مسح جماعي (10 مللي ثانية ، بشكل نموذجي)

• حماية الكتابة القطاعية (16 كيلو بايت / قطاع):

- حماية لا شيء ، 1/4 ، 1/2 أو كل مجموعة

• حماية مدمجة ضد الكتابة:

- دوائر حماية البيانات الطاقة / إيقاف التشغيل

- كتابة تمكين مزلاج

- دبوس حماية الكتابة

• موثوقية عالية:

- التحمل: 1 مليون دورة مسح / كتابة

- الاحتفاظ بالبيانات:> 200 عام

- حماية البيئة والتنمية المستدامة:> 4000 فولت

• نطاقات درجة الحرارة المعتمدة:

- الصناعية (I): -40 درجة مئوية إلى + 85 درجة مئوية

- ممتد (E): -40 درجة مئوية إلى + 125 درجة مئوية

• متوافق مع RoHS

• السيارات المؤهلة AEC-Q100
