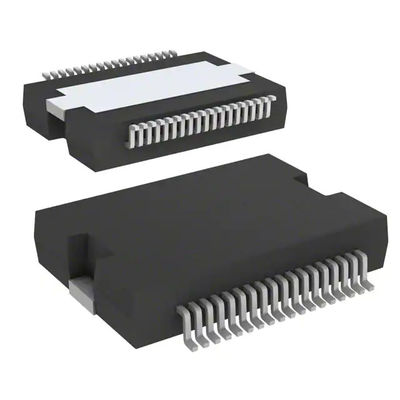

L6228PDTR محرك صغير سائق رقاقة ثنائي القطب محرك متدرج حلبة H-Bridge DMOS PowerSO-36
| مكان المنشأ | STMicroelectronics |
|---|---|
| اسم العلامة التجارية | ST |
| إصدار الشهادات | RoHS |
| رقم الموديل | L6228PDTR |
| الحد الأدنى لكمية | 600 قطعة |
| الأسعار | Negotiable |
| تفاصيل التغليف | 600 قطعة / شريط |
| وقت التسليم | 2-3 أيام |
| شروط الدفع | L / C ، D / A ، D / P ، T / T |
| القدرة على العرض | 6 كيلو قطعة |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xتفاصيل المنتج
| رقم المنتج | L6228PDTR | فئة | المحركات / الحركة / أجهزة التحكم في الإشعال والسائقين |
|---|---|---|---|
| Mfr | STMicroelectronics | مسلسل | ستسبين L62 |
| طَرد | شريط وبكرة (TR) / شريط قص (CT) | نوع المحرك - السائر | ثنائي القطب |
| وظيفة | سائق - متكامل بالكامل ، مرحلة التحكم والطاقة | تكوين الإخراج | نصف جسر (4) |
| واجهه المستخدم | موازي | تكنولوجيا | DMOS |
| التطبيقات | هدف عام | التيار - الإخراج | 1.4 أ |
| الجهد - العرض | 8 فولت ~ 52 فولت | درجة حرارة التشغيل | -25 درجة مئوية ~ 125 درجة مئوية |
| نوع التركيب | سطح جبل | ||
| تسليط الضوء | L6228PDTR,دائرة سائق محرك متدرج ثنائي القطب,جسر h |
||
منتوج وصف
L6228PDTR ثنائي القطب محرك سائق رقاقة DMOS موازية PowerSO-36
سمات:
● جهد إمداد التشغيل من 8 إلى 52 فولت
● 2.8 تيار ذروة خرج (1.4 أمبير RMS)
● تردد التشغيل يصل إلى 100 كيلو هرتز
● حماية التيار الزائد غير التبديد
● متحكمات تيار tOFF PWM مزدوجة ومستقلة ومستقلة
● اختيار وضع الاضمحلال السريع / البطيء
● التصحيح شبه المتزامن للاضمحلال السريع
التفاصيل السريعة:
|
التعبئة والتغليف
|
الشريط والبكرة (TR) /قص الشريط (CT)
|
|
الصانع
|
STMicroelectronics
|
|
رقم منتج الشركة المصنعة
|
L6228PDTR |
|
وصف
|
IC MTR DRV ثنائي القطب 8-52 فولت 36PWRSO |
|
وصف مفصل
|
سائق محرك ثنائي القطب DMOS متوازي PowerSO-36 |
سمات المنتج:
|
يكتب
|
وصف
|
| فئة |
سائقي السيارات ، وحدات التحكم
|
|
Mfr
|
STMicroelectronics
|
|
مسلسل
|
ستسبين L62
|
|
طَرد
|
الشريط والبكرة (TR) /قص الشريط (CT)
|
|
حالة المنتج
|
نشيط
|
|
نوع المحرك - السائر
|
ثنائي القطب
|
|
وظيفة
|
سائق - متكامل بالكامل ، مرحلة التحكم والطاقة
|
|
تكوين الإخراج
|
نصف جسر (4)
|
|
واجهه المستخدم
|
موازي
|
|
تكنولوجيا
|
DMOS
|
|
التطبيقات
|
هدف عام
|
|
التيار - الإخراج
|
1.4 أ
|
|
الجهد - العرض
|
8 فولت ~ 52 فولت
|
|
الجهد - الحمل
|
8 فولت ~ 52 فولت
|
|
درجة حرارة التشغيل
|
-25 درجة مئوية ~ 125 درجة مئوية (TJ)
|
|
نوع التركيب
|
سطح جبل
|
|
العبوة / العلبة
|
36-BSSOP (0.433 بوصة ، عرض 11.00 ملم) وسادة مكشوفة
|
|
حزمة جهاز المورد
|
PowerSO-36
|
|
رقم المنتج الأساسي
|
L6228
|
مصادر إضافية:
| يصف | وصف |
| اسماء اخرى |
497-4007-6
|
|
497-4007-2
|
|
|
497-4007-2-NDR
|
|
|
497-4007-1
|
|
|
497-4007-1-NDR
|
|
| الحزمة القياسية | 600 |
وصف:
جهاز L6228 عبارة عن محرك متدرج متكامل DMOS مع حماية غير مشتتة للتيار الزائد ،
تم تحقيقه في تقنية BCD ، والتي تجمع بين ترانزستورات الطاقة DMOS المعزولة مع CMOS والدوائر ثنائية القطب
نفس الشريحة.يشتمل الجهاز على جميع الدوائر اللازمة لتشغيل محرك متدرج ثنائي القطب ثنائي القطب بما في ذلك:
جسر كامل DMOS مزدوج ، وحدة التحكم الحالية في وقت الإيقاف المستمر PWM التي تقوم بتنظيم التقطيع و
مولد تسلسل المرحلة ، الذي يولد تسلسل الخطوة.متوفر في PowerSO36 و SO24 (20 + 2 + 2)
الحزم ، يتميز الجهاز L6228 بحماية غير مشتتة للتيار الزائد على وحدات MOSFET عالية الطاقة و
الاغلاق الحراري.
صورة البيانات:
