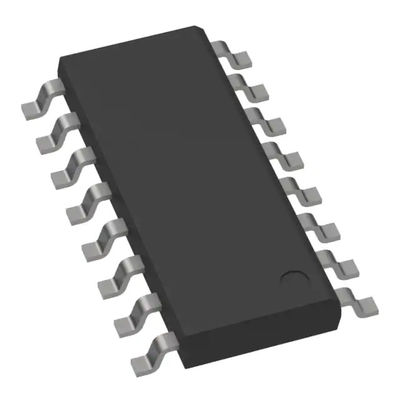

HR1000AGS-Z محولات التيار المتردد تيار مستمر دائرة متكاملة غير متصل بطوبولوجيا نصف الجسر حتى 600 كيلو هرتز 16-SOIC
| مكان المنشأ | شركة أنظمة الطاقة المتجانسة |
|---|---|
| اسم العلامة التجارية | MPS |
| إصدار الشهادات | RoHS |
| رقم الموديل | HR1000AGS-Z |
| الحد الأدنى لكمية | 2500 قطعة |
| الأسعار | Negotiable |
| تفاصيل التغليف | 2500 قطعة / الشريط |
| وقت التسليم | 2-3 أيام |
| شروط الدفع | L / C ، D / A ، D / P ، T / T |
| القدرة على العرض | 15 كيلو قطعة |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xتفاصيل المنتج
| فئة | محولات التيار المتردد DC ، والمفاتيح غير المتصلة | يكتب | وصف |
|---|---|---|---|
| Mfr | شركة أنظمة الطاقة المتجانسة | حالة المنتج | نشيط |
| عزل الإخراج | معزول | الجهد - العرض (Vcc / Vdd) | 13 فولت ~ 15.5 فولت |
| التردد - التبديل | يصل إلى 600 كيلو هرتز | درجة حرارة التشغيل | -40 درجة مئوية ~ 125 درجة مئوية (TJ) |
| العبوة / العلبة | 16-SOIC (0.154 بوصة ، عرض 3.90 ملم) | ||
| تسليط الضوء | HR1000AGS-Z,محولات التيار المتردد DC دائرة متكاملة,HR1000AGS-Z 600 كيلو هرتز |
||
منتوج وصف
HR1000AGS-Z طبولوجيا نصف الجسر غير المتصل بالمحول حتى 600 كيلو هرتز 16-SOIC
التفاصيل السريعة:
|
الصانع
|
شركة أنظمة الطاقة المتجانسة
|
|
رقم منتج الشركة المصنعة
|
HR1000AGS-Z
|
|
وصف
|
IC غير متصل SW HALF-BRDG 16SOIC
|
|
وصف مفصل
|
طبولوجيا نصف الجسر غير المتصل بالمحول حتى 600 كيلو هرتز 16-SOIC
|
سمات المنتج:
|
يكتب
|
وصف
|
|
فئة
|
محولات التيار المتردد DC ، والمفاتيح غير المتصلة
|
|
Mfr
|
شركة أنظمة الطاقة المتجانسة
|
|
حالة المنتج
|
نشيط
|
|
عزل الإخراج
|
معزول
|
|
التبديل (ق) الداخلية
|
لا
|
|
البنية
|
نصف الجسر
|
|
الجهد - العرض (Vcc / Vdd)
|
13 فولت ~ 15.5 فولت
|
|
دورة العمل
|
0.5
|
|
التردد - التبديل
|
يصل إلى 600 كيلو هرتز
|
|
حماية الأعطال
|
زيادة درجة الحرارة ، زيادة الجهد
|
|
ميزات التحكم
|
البداية الناعمة
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 125 درجة مئوية (TJ)
|
|
العبوة / العلبة
|
16-SOIC (0.154 بوصة ، عرض 3.90 ملم)
|
|
حزمة جهاز المورد
|
16-SOIC
|
|
نوع التركيب
|
سطح جبل
|
|
رقم المنتج الأساسي
|
HR1000
|
مصادر إضافية:
| يصف | وصف |
| اسماء اخرى |
HR1000AGS-Z-ND
|
|
1589-1512-6
|
|
|
1589-1512-1
|
|
|
1589-1512-2
|
|
| الحزمة القياسية | 2500 |
وصف
HR1000A عبارة عن وحدة تحكم مصممة خصيصًا لطوبولوجيا نصف الجسر الرنانة.إنه يوفر قناتين لإشارة محرك تخرج إشارات تكميلية في دورة عمل بنسبة 50٪.يضمن وقت التوقف الثابت الداخلي البالغ 350 نانوثانية بين إشارات البوابة التكميلية تبديل الجهد الصفري أثناء الانتقال ويتيح التشغيل عالي التردد.
يعمل الصمام الثنائي المدمج على تبسيط دائرة القيادة الخارجية للمفتاح عالي الجانب.يمكنه تحمل ما يصل إلى 600 فولت مع مناعة ضد ضوضاء dV / dt العالية.
يعمل تعديل تردد التبديل على تنظيم جهد خرج الهيكل.يمكن للمذبذب القابل للبرمجة ضبط كل من ترددات التحويل القصوى والدنيا.
يبدأ IC عند الحد الأقصى لتردد التبديل المبرمج ويتباطأ تدريجيًا حتى تتولى حلقة التحكم لمنع تدفق التيار الزائد
يمكن إجبار IC على الدخول في عملية وضع رشقة متحكم بها عند التحميل الخفيف لتقليل استهلاك الطاقة وتشديد تنظيم الإخراج.
تعمل ميزات الحماية - بما في ذلك الإغلاق المغلق ، والاسترداد التلقائي ، والحماية من انخفاض الطاقة ، والحماية من الحرارة الزائدة - على تحسين أمان تصميم المحول دون إحداث تعقيد إضافي للدائرة.
يوفر IC قدرة مصدر / حوض 1.5A / 2A لكل من محركات البوابة عالية الجانب ومنخفضة الجانب.
HR1000A متوفر في حزمة SO-16.
سمات
• 50٪ دورة تشغيل ، تحكم في التردد المتغير لمحول الرنين نصف الجسر
• محرك بوابة عالي الجانب 600 فولت مع صمام ثنائي إقلاع مدمج ومناعة عالية dV / dt
• قدرة مصدر / حوض 1.5 أمبير / 2 أمبير لكل من سائقي البوابات ذات الجانب العالي والمنخفض
• مذبذب عالي الدقة
• يعمل بتردد يصل إلى 600 كيلو هرتز
• حماية من التيار الزائد على مستويين: تغيير التردد وإغلاق مغلق مع مدة زمنية قابلة للبرمجة
• التحكم عن بعد في التشغيل / الإيقاف وحماية براون Out من خلال BO Pin
• إدخال مغلق-تعطيل لسهولة تنفيذ الحماية
• واجهات مع تحكم PFC
• عملية وضع الاندفاع القابلة للبرمجة عند التحميل الخفيف
• البداية الناعمة غير الخطية لزيادة الجهد الناتج بشكل أحادي
• عبوة SO-16
التطبيقات
• تلفزيونات LCD و PDP
• أجهزة كمبيوتر سطح المكتب والخوادم
• اتصالات SMPS
• محول AC-DC ، SMPS مفتوح الإطار
• أجهزة ألعاب الفيديو
• صابورة الإنارة الإلكترونية
