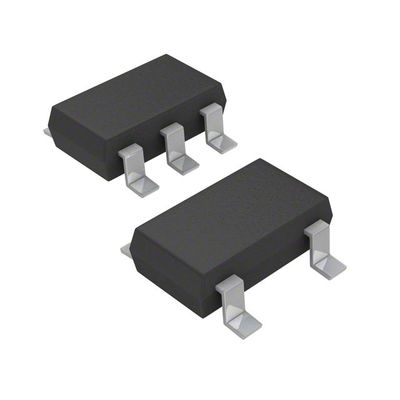

MP20056GJ-Z منظم خطي عالي الجهد الطاقة Ic Chip Circuit 1 Output 250mA TSOT-23-5
| مكان المنشأ | أمريكا |
|---|---|
| اسم العلامة التجارية | MPS |
| إصدار الشهادات | RoHS |
| رقم الموديل | MP20056GJ-Z |
| الحد الأدنى لكمية | 3000 قطعة |
| الأسعار | Negotiable |
| تفاصيل التغليف | 3000 قطعة / شريط |
| وقت التسليم | 2-3 أيام |
| شروط الدفع | L / C ، D / A ، D / P ، T / T |
| القدرة على العرض | 30 ألف قطعة |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xتفاصيل المنتج
| الصانع | أنظمة الطاقة المتجانسة (MPS) | فئة | منظمات الجهد - الخطية |
|---|---|---|---|
| رقم المنتج | MP20056GJ-Z | عدد الفولتية التي تم رصدها | 1 |
| الجهد - المدخلات (الحد الأقصى) | 5.5 فولت | الجهد - المخرجات (دقيقة / ثابتة) | 0.8 فولت |
| الجهد - الإخراج (الحد الأقصى) | 5 فولت | تسرب الجهد (الحد الأقصى) | 0.15 فولت @ 250 مللي أمبير |
| التيار - الإخراج | 250 مللي أمبير | الحالي - هادئ (Iq) | 250 |
| التيار - العرض (الحد الأقصى) | 330 أوم | PSRR | 65dB ~ 33dB (100 هرتز ~ 1 ميجا هرتز) |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 125 درجة مئوية | العبوة / العلبة | SOT-23-5 رفيع ، TSOT-23-5 |
| حزمة جهاز المورد | سوت 23-5 | ||
| تسليط الضوء | MP20056GJ-Z,منظم طاقة منظم خطي عالي الجهد,دائرة منظم جهد خطي |
||
منتوج وصف
MP20056GJ-Z منظم جهد خطي IC إيجابي قابل للتعديل 1 مخرج 250mA TSOT-23-5
ورقة البيانات:MP20056GJ-Z
| فئة | منظمات الجهد - الخطية |
| Mfr | شركة أنظمة الطاقة المتجانسة |
| حالة المنتج | نشيط |
| تكوين الإخراج | إيجابي |
| نوع الإخراج | قابل للتعديل |
| عدد المنظمين | 1 |
| الجهد - الإدخال (الحد الأقصى) | 5.5 فولت |
| الجهد - الناتج (دقيقة / ثابتة) | 0.8 فولت |
| الجهد - الإخراج (الحد الأقصى) | 5 فولت |
| تسرب الجهد (الحد الأقصى) | 0.15 فولت @ 250 مللي أمبير |
| التيار - الإخراج | 250 مللي أمبير |
| الحالي - هادئ (Iq) | 250µ |
| التيار - العرض (الحد الأقصى) | 330µ |
| PSRR | 65dB ~ 33dB (100 هرتز ~ 1 ميجا هرتز) |
| ميزات التحكم | يُمكَِن |
| ميزات الحماية | زيادة التيار ، زيادة درجة الحرارة ، تحت قفل الجهد (UVLO) |
| درجة حرارة التشغيل | -40°سي ~ 125°ج |
| نوع التركيب | سطح جبل |
| العبوة / العلبة | SOT-23-5 رفيع ، TSOT-23-5 |
| حزمة جهاز المورد | TSOT-23-5 |
| رقم المنتج الأساسي | MP20056 |
مصادر إضافية:
| يصف | وصف |
| الحزمة القياسية | 3000 |
وصف
MP20056 عبارة عن منظم خطي منخفض التسرب يوفر تيارًا يصل إلى 250 مللي أمبير بجهد تسرب 100 مللي فولت ويمكن أن يعمل من 2.5 فولت إلى 5.5 فولت.يتم ضبط جهد الخرج مسبقًا على 1.8 فولت أو 2.5 فولت أو 3.3 فولت للحزمتين المختلفتين.
يمكن لمقسم المقاوم الخارجي ضبط جهد الخرج من 0.8 فولت إلى 5 فولت.يسمح عنصر تمرير PMOS الداخلي بتيار أرضي منخفض 150μA ، مما يجعل MP20056 مناسبًا للأجهزة التي تعمل بالبطاريات.تشمل الميزات الأخرى إيقاف تشغيل الطاقة المنخفضة وحماية الدائرة القصيرة والحماية الحرارية.يتوفر MP20056 في عبوات QFN 2 مم × 2 مم 8 سنون وحزم TSOT23-5 ذات 5 سنون.
سمات
ما يصل إلى 250mA الإخراج الحالي
تسرب منخفض 100 مللي فولت عند 250 مللي أمبير
تيار أرضي منخفض 150μA
ضوضاء منخفضة: 13μVRMS نموذجي (10 هرتز إلى 100 كيلو هرتز)
63dB PSRR @ 1kHz مستقر مع مكثف سيراميك
حمل ممتاز / استجابة عابرة للخط
الحد الحالي والحماية الحرارية
جهد الخرج الثابت 1.8 فولت و 3.3 فولت.
جهد إخراج قابل للتعديل من 0.8 فولت إلى 5 فولت باستخدام مقسم مقاوم خارجي
التطبيقات
أجهزة كمبيوتر محمولة
الهواتف اللاسلكية
الهواتف المحمولة
معدات الاتصالات اللاسلكية
أدوات يدوية
صورة البيانات:https://www.monolithicpower.cn/cn/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP20056/document_id/1250/
|
