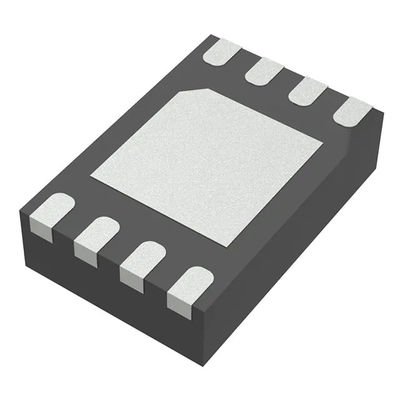

MP2005DD-LF-Z منظم جهد خطي IC قابل للتعديل إيجابي 1 خرج 800mA 8-QFN (2x3)

MP2005DD-LF-Z منظم جهد خطي IC قابل للتعديل إيجابي 1 خرج 800mA 8-QFN (2x3)

سمات المنتج:

مصادر إضافية:

وصف:
MP2005 عبارة عن منظم خطي LDO ذو قدرة متناهية الصغر ومنخفض التسرب للغاية.لديه نطاق جهد إدخال من 1.0 فولت إلى 5.5 فولت ويمكنه تنظيم جهد الخرج من أقل من 0.5 فولت.يمكن أن يزود MP2005 ما يصل إلى 800 مللي أمبير من تيار الحمل بجهد تسرب نموذجي يبلغ 90 مللي فولت.يتطلب إمدادًا متحيزًا (2.7 فولت إلى 5.5 فولت) منفصل عن VIN لتشغيل المرجع الداخلي ودائرة محرك LDO.يأتي تيار الخرج مباشرة من مصدر جهد الدخل لتنظيم عالي الكفاءة.يسمح الجهد المرجعي الداخلي 0.5 فولت ببرمجة الإخراج إلى نطاق واسع من الفولتية (0.5 فولت إلى 4 فولت).تيار انحياز منخفض قدره 100µA يجعل MP2005 مثاليًا للاستخدام في التطبيقات التي تعمل بالبطاريات.يمكن تطبيق مصدر التحيز VBIAS مباشرة من البطارية بينما يتم تشغيل VIN من منظم باك عالي الكفاءة (أو مصدر ثانوي آخر).هذا يقلل من ضوضاء الخرج وحجم مكثف الفصل.تشمل الميزات الأخرى لـ MP2005 الحمل الزائد الحراري وحماية الحد الحالي ، والاستقرار مع مكثفات سيراميك ESR منخفضة للغاية تصل إلى 1 درجة فهرنهايت ، واستجابة عابرة سريعة.يتوفر MP2005 في حزمة QFN ذات 8 أسنان (2 مم × 3 مم).
سمات
 نطاق جهد إدخال واسع من 1.0 فولت إلى 5.5 فولت
 مستقر مع مكثف سيراميك 1μF
 جهد التسرب المنخفض للغاية (ULDO): 90mV @ 800mA
 2٪ جهد إخراج دقيق
نطاق إخراج قابل للتعديل من 0.5 فولت إلى 4 فولت
 PSRR عالي o 65 ديسيبل بتردد 1 كيلو هرتز أو 48 ديسيبل بسرعة 1 ميجا هرتز
 أفضل من 0.0005٪ / مللي أمبير تنظيم الحمل
 مستقر مع مكثفات إخراج منخفضة ESR
 تيار أرضي منخفض 100μA
 الحماية الحرارية الداخلية
 حماية الحد الحالي
 1µ تيار هادئ نموذجي عند إيقاف التشغيل
التطبيقات
 المنظمين الحاليين المنخفضين
 الأجهزة المحمولة منخفضة الطاقة
 أنظمة تعمل بالبطارية
 الهواتف المحمولة
 معدات إلكترونية محمولة
 اللوائح اللاحقة لتبديل إمدادات الطاقة
 مزودات الطاقة
بياناتصورة:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP2005/document_id/1212
