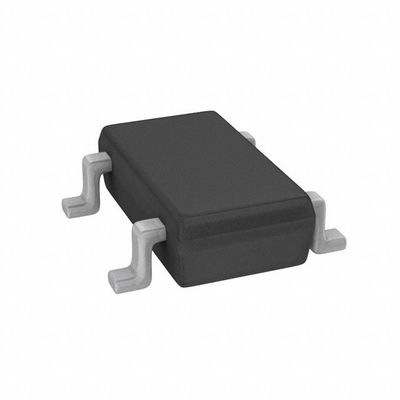

MP2015AGJE-Z منظم الجهد الخطي IC إيجابي قابل للتعديل 1 الناتج 150mA TSOT-23-4

MP2015AGJE-Z منظم جهد خطي IC إيجابي قابل للتعديل 1 خرج 150mA TSOT-23-4

ورقة البيانات:MP2015AGJE-Z

مصادر إضافية:

وصف

MP2015A عبارة عن منظم خطي منخفض الطاقة يوفر الطاقة للأنظمة ذات البطاريات عالية الجهد.يتضمن نطاق إدخال واسع من 2.5 فولت إلى 24 فولت ، جهد تسرب منخفض وتيار إمداد منخفض هادئ.يسمح التيار الهادئ المنخفض والجهد المتسرب المنخفض بالعمليات عند مستويات طاقة منخفضة للغاية.لذلك ، تعد MP2015A مثالية للميكروكونترولر منخفضة الطاقة والمعدات التي تعمل بالبطارية.

يوفر MP2015A مجموعة متنوعة من خيارات جهد الخرج الثابت (عند الطلب): 1.8 فولت ، 1.9 فولت ، 2.3 فولت ، 2.5 فولت ، 3.0 فولت ، 3.3 فولت ، 3.45 فولت ، 5.0 فولت ؛كما يوفر خيار تعديل الإخراج (من 1.215 فولت إلى 15 فولت).

تيار خرج المنظم محدود داخليًا والجهاز محمي ضد الحمل الزائد وظروف درجة الحرارة الزائدة.

يشتمل MP2015A أيضًا على الإغلاق الحراري وحماية عطل الحد الحالي ، وهو متوفر في حزم QFN-6 (2mmx2mm) و QFN 8 (3mmx3mm) و TSOT23-4.

سمات

 نطاق الإدخال 2.5 فولت إلى 24 فولت

 3.3A تيار العرض الهادئ

مستقر مع مكثف سيراميك منخفض القيمة (> 0.47 درجة فهرنهايت)

 150 مللي أمبير تيار محدد لحزم QFN-6 و QFN-8

 100 مللي أمبير تيار محدد لحزم TSOT23-4

 700mV التسرب عند تحميل 150mA

 متوفر في إصدارات ثابتة للإخراج 3.3 فولت وإخراج قابل للتعديل (1.215 فولت إلى 15 فولت)

 إخراج ± 2٪ دقة لحزم QFN-6 و QFN-8

 إخراج ± 4٪ دقة TSOT23-4 عبوات

 الحد الحالي المحدد

 الاغلاق الحراري وحماية ماس كهربائى

 متوفر في حزم TSOT23-4 أو QFN-6 (2 مم × 2 مم) أو QFN-8 (3 مم × 3 مم)

التطبيقات

 معدات محمولة / تعمل بالبطارية

 متحكمات دقيقة منخفضة الطاقة للغاية

 الهواتف الخلوية

صورة البيانات:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/EN/sku/MP2015A/document_id/1263/
