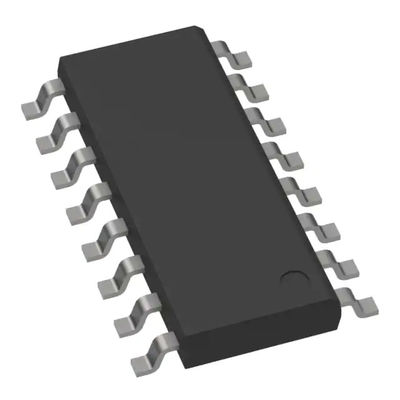

MP3394SGS-Z Step Up Boost Converter Ic LED Driver IC 4 Output DC DC Controller PWM Dimming 180mA 16-SOIC
| مكان المنشأ | أمريكا |
|---|---|
| اسم العلامة التجارية | MPS |
| إصدار الشهادات | RoHS |
| رقم الموديل | MP3394SGS-Z |
| الحد الأدنى لكمية | 2500 قطعة |
| الأسعار | Negotiable |
| تفاصيل التغليف | 2500 قطعة / الشريط |
| وقت التسليم | 2-3 أيام |
| شروط الدفع | L / C ، D / A ، D / P ، T / T |
| القدرة على العرض | 5 كيلو جهاز كمبيوتر شخصى |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xتفاصيل المنتج
| Mfr | شركة أنظمة الطاقة المتجانسة | فئة | مشغلات LED |
|---|---|---|---|
| يكتب | وحدة تحكم DC DC | عدد المخرجات | 4 |
| الجهد - العرض (دقيقة) | 5 فولت | الجهد - العرض (الحد الأقصى) | 28 فولت |
| التيار - الإخراج / القناة | 180 مللي أمبير | تكرار | 670 كيلو هرتز |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 125 درجة مئوية (TJ) | العبوة / العلبة | 16-SOIC (0.154 بوصة ، عرض 3.90 ملم) |
| تسليط الضوء | MP3394SGS-Z,محول التعزيز السريع IC,MP3394SGS-Z أنظمة الطاقة الأحادية |
||
منتوج وصف
MP3394SGS-Z محرك LED IC 4 إخراج DC DC وحدة تحكم تصعيد (دفعة) PWM تعتيم 180mA 16-SOIC
سمات:
• 4-String، Max 200mA / String WLED Driver
• 5V إلى 28V نطاق الجهد المدخلات
• 2.5٪ دقة المطابقة الحالية بين السلاسل
• تردد التحويل القابل للبرمجة
• تعتيم PWM أو DC Input Burst PWM
• حماية LED مفتوحة وقصيرة
• حماية قابلة للبرمجة من الجهد الزائد
• القدرة المتتالية مع مصدر طاقة واحد
• تأمين تحت الجهد
• الاغلاق الحراري
• عبوات TSSOP16EP و SOIC16 و SOIC20
وصف:
MP3394S عبارة عن وحدة تحكم تصعيد مع 4 قنوات حالية.إنه مصمم لتشغيل صفيفات WLED لتطبيقات الإضاءة الخلفية للوحة LCD كبيرة الحجم.تتميز MP3394S بالمرونة ، ويمكنها زيادة عدد قنوات LED مع 1 أو 2 MP3394S في التشغيل المتوازي من مصدر طاقة حثي واحد.
يستخدم MP3394S هندسة الوضع الحالي وتردد التشغيل الثابت. يمكن برمجة التردد بواسطة المقاوم الخارجي لإعداد التردد.يقوم MP3394S بتشغيل MOSFET خارجي لزيادة جهد الخرج من مصدر دخل 5V إلى 28V.ينظم التيار في كل سلسلة LED إلى القيمة المبرمجة التي يحددها المقاوم الخارجي للتيار.
يطبق MP3394S 4 مصادر داخلية حالية للميزان الحالي.المطابقة الحالية يمكن أن تحقق دقة تنظيم 2.5٪ بين السلاسل.يقلل جهد التنظيم المنخفض في مصادر التيار LED من فقدان الطاقة ويحسن الكفاءة.
تتحكم إشارة إدخال PWM الخارجية أو إشارة دخل التيار المستمر في تعتيم PWM.في وضع تعتيم دخل التيار المستمر ، يمكن توليد إشارة تعتيم PWM داخليًا ويتم برمجة تردد التعتيم بواسطة مكثف إعداد خارجي.
سمات المنتج:
| فئة | مشغلات LED |
| Mfr | شركة أنظمة الطاقة المتجانسة |
| حالة المنتج | نشيط |
| يكتب | وحدة تحكم DC DC |
| البنية | Step-Up (دفعة) |
| التبديل (ق) الداخلية | لا |
| عدد المخرجات | 4 |
| الجهد - العرض (دقيقة) | 5 فولت |
| الجهد - العرض (الحد الأقصى) | 28 فولت |
| التيار - الإخراج / القناة | 180 مللي أمبير |
| تكرار | 670 كيلو هرتز |
| يعتم | PWM |
| التطبيقات | الإضاءة الخلفية |
| درجة حرارة التشغيل | -40°سي ~ 125°C (TJ) |
| نوع التركيب | سطح جبل |
| العبوة / العلبة | 16-SOIC (0.154 بوصة ، عرض 3.90 ملم) |
| حزمة جهاز المورد | 16-SOIC |
| رقم المنتج الأساسي | MP3394 |
مصادر إضافية:
| يصف | وصف |
| اسماء اخرى | MP3394SGS-Z-ND |
| 1589-1634-6 | |
| 1589-1634-1 | |
| 1589-1634-2 | |
| الحزمة القياسية | 2500 |
صورة البيانات:
