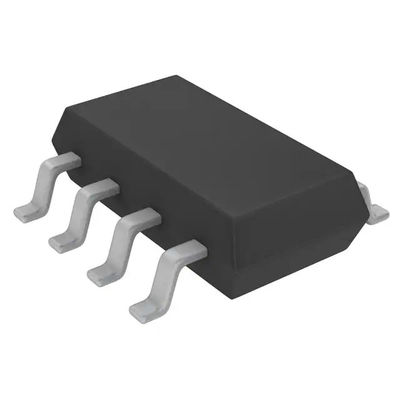

MP3414DJ-LF-Z منظم تحويل معزّز IC إيجابي قابل للتعديل 1.8 فولت 1 مخرج 1.5A SOT-23-8 رفيع TSOT-23-8

MP3414DJ-LF-Z منظم التبديل المعزز IC إيجابي قابل للتعديل 1.8 فولت 1 مخرج 1.5A (مفتاح) SOT-23-8 رفيع ، TSOT-23-8

سمات:

 تصل إلى 96٪ كفاءة

 0.8V بدء تشغيل الجهد المنخفض

 0.6V-to-4V نطاق الإدخال

 نطاق إخراج 1.8 فولت إلى 4 فولت

 المعدل الداخلي المتزامن

 1 ميجا هرتز تبديل التردد الثابت

 35μA تيار هادئ

 1μA الاغلاق الحالي

 التحكم في الوضع الحالي مع التعويض الداخلي

 إخراج صحيح قطع الاتصال من الإدخال

 VIN> عملية وضع VOUT لأسفل

كفاءة عالية في ظل ظروف التحميل الخفيف

 مكونات خارجية صغيرة جدًا

 Inrush Current Limiting و SoftStart الداخلي

 حماية الجهد الزائد

 حماية ماس كهربائى

 حزمة TSOT23-8

وصف:

يمكن أن يبدأ MP3414 من جهد دخل منخفض يصل إلى 0.8 فولت لتوفير الحد من تدفق التيار ، وحماية دائرة قصر الإخراج.يعمل المعدل المتزامن المتكامل ، ذو القناة P ، على تحسين الكفاءة ويلغي الحاجة إلى صمام ثنائي شوتكي خارجي.يقوم PMOS بفصل الإخراج من الإدخال عند إغلاق الجزء.تتيح ميزة فصل الإخراج هذه تفريغ الإخراج تمامًا ، مما يسمح للجزء بسحب تيار إمداد 1μA في وضع الإغلاق.

يسمح تردد التبديل البالغ 1 ميجاهرتز بمكونات خارجية أصغر ، بينما يقلل التعويض الداخلي وبدء التشغيل الناعم من عدد المكونات الخارجية: تساعد هذه الميزة في إنتاج حل مضغوط لنطاق تحميل تيار واسع.

يتميز MP3414 بوحدة MOSFET مدمجة للطاقة تدعم ما يصل إلى خرج 4 فولت وتيار تحويل ذروة نموذجي 1.8 أمبير.

يتوفر MP3414 في حزمة TSOT23 صغيرة ذات 8 سنون.
