MPM3840GQV-Z وحدة PoL غير معزولة محول تيار مستمر 1 خرج 0.6 ~ 5.5 فولت 4 أمبير 2.8 فولت - إدخال 5.5 فولت

MPM3840GQV-Z وحدة PoL غير معزولة محول تيار مستمر 1 خرج 0.6 ~ 5.5 فولت 4 أمبير 2.8 فولت - إدخال 5.5 فولت

التفاصيل السريعة:

سمات المنتج:

مصادر إضافية:

وصف:

MPM3840 عبارة عن وحدة نمطية DC / DC تشتمل على محول متجانسة ، تنحى ، وضع التبديل مع MOSFETs طاقة داخلية مدمجة ومحث.يمكن أن يوفر MPM3840 4A من تيار الإخراج المستمر من جهد إدخال 2.8 فولت إلى 5.5 فولت مع تنظيم ممتاز للحمل والخط.يعتبر MPM3840 مثاليًا لتشغيل المعدات المحمولة التي تعمل ببطارية ليثيوم أيون أحادية الخلية (Li +).

يمكن تنظيم جهد الخرج حتى 0.6 فولت.مطلوب فقط مكثفات الإدخال ومكثفات الإخراج ومقاومات التغذية المرتدة (FB) لإكمال التصميم.يوفر مخطط التحكم الثابت في الوقت (COT) استجابة عابرة سريعة وكفاءة عالية في حمل الضوء وتثبيت حلقة سهلة.

تشمل ميزات الحماية الكاملة تحديد التيار دورة تلو الأخرى والإغلاق الحراري.

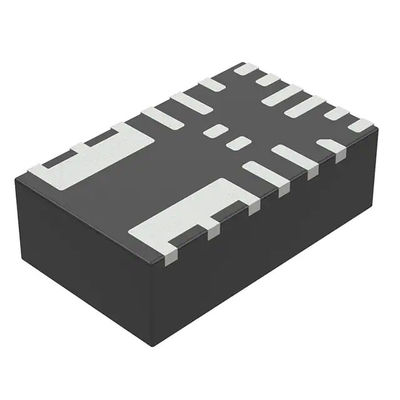

يتطلب MPM3840 حدًا أدنى من المكونات الخارجية القياسية والمتاحة بسهولة ومتوفرة في حزمة QFN-20 صغيرة جدًا (3 مم × 5 مم × 1.6 مم).

سمات

> 80٪ كفاءة تحميل خفيف

 معدل ذكاء منخفض: 40μA

 نطاق إدخال تشغيل واسع من 2.8 فولت إلى 5.5 فولت

 جهد الخرج منخفض يصل إلى 0.6 فولت

 100٪ دورة تشغيل في حالة التسرب

 4A الإخراج الحالي

 25mΩ و 12mΩ MOSFETs الطاقة الداخلية

 تردد 1.2 ميجا هرتز

 التحكم في الوضع الخارجي

 التحكم في الوضع الخارجي (PWM.PFM) والجهد التناظري الديناميكي

 EN و Power Good لتسلسل الطاقة

الحماية من التيار الزائد دورة تلو الأخرى (OCP)

 1.5 مللي ثانية وقت بدء داخلي ناعم مع بدء تشغيل متحيز

 حماية ماس كهربائى (SCP) مع وضع الفواق

 الاغلاق الحراري

 مستقر مع مكثفات سيراميك منخفضة الإخراج ESR

 متوفر في حزمة QFN-20 (3 مم × 5 مم × 1.6 مم)

التطبيقات

 الشبكات / الخوادم

 تطبيقات قيود الفضاء

 المنتجات الصناعية

 طاقة نظام الإدخال / الإخراج ذات الجهد المنخفض

صورة البيانات:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MPM3840GQV/document_id/2124
