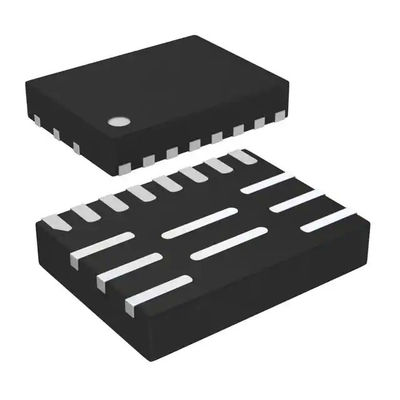

MPQ8632GL-10-Z باك منظم التبديل IC إيجابي قابل للتعديل 0.611V 1 الناتج 10A 13-VFQFN
| مكان المنشأ | شركة أنظمة الطاقة المتجانسة |
|---|---|
| اسم العلامة التجارية | MPS |
| إصدار الشهادات | RoHS |
| رقم الموديل | MPQ8632GL-10-Z |
| الحد الأدنى لكمية | 5000 جهاز كمبيوتر شخصى |
| الأسعار | Negotiable |
| تفاصيل التغليف | 5000 قطعة / شريط |
| وقت التسليم | 2-3 أيام |
| شروط الدفع | L / C ، D / A ، D / P ، T / T |
| القدرة على العرض | 40 كيلو قطعة |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xتفاصيل المنتج
| رقم المنتج | MPQ8632GLE-10-Z | فئة | منظمات الجهد - منظمات تبديل DC DC |
|---|---|---|---|
| الصانع | شركة أنظمة الطاقة المتجانسة | طَرد | شريط وبكرة (TR) |
| نوع الإخراج | إيجابي | عدد المخرجات | 1 |
| مدخلات الجهد - ماكس | 18 فولت | مدخلات الجهد- دقيقة | 2.5 فولت |
| انتاج التيار الكهربائي- ماكس | 13 فولت | انتاج التيار الكهربائي- دقيقة | 0.611 فولت |
| التيار الخارج | 10 أ | البنية | دولار |
| تردد التبديل | 200 كيلو هرتز ~ 1 ميجا هرتز | درجة حرارة التشغيل | -40 درجة مئوية ~ 125 درجة مئوية |
| نوع التركيب | سطح جبل | العبوة / العلبة | 13- VFQFN |
| حزمة جهاز المورد | 13-QFN (3 × 4) | ||
| تسليط الضوء | MPQ8632GL-10-Z,منظم التبديل IC إيجابي قابل للتعديل |
||
منتوج وصف
MPQ8632GL-10-Z باك منظم التبديل IC إيجابي قابل للتعديل 0.611V 1 الناتج 10A 13-VFQFN
التفاصيل السريعة:
|
الصانع
|
شركة أنظمة الطاقة المتجانسة
|
|
رقم منتج الشركة المصنعة
|
MPQ8632GL-10-Z
|
|
وصف
|
IC REG BUCK قابل للتعديل 10 أمبير 16QFN
|
|
وصف مفصل
|
باك منظم التحويل IC إيجابي قابل للتعديل 0.611V 1 الناتج 10A 13-VFQFN
|
سمات المنتج:
|
يكتب
|
وصف
|
|
فئة
|
منظمات الجهد - منظمات التبديل DC DC
|
|
Mfr
|
شركة أنظمة الطاقة المتجانسة
|
|
حالة المنتج
|
ليس للتصاميم الجديدة
|
|
وظيفة
|
انزل
|
|
تكوين الإخراج
|
إيجابي
|
|
البنية
|
دولار
|
|
نوع الإخراج
|
قابل للتعديل
|
|
عدد المخرجات
|
1
|
|
الجهد - المدخلات (دقيقة)
|
2.5 فولت
|
|
الجهد - الإدخال (الحد الأقصى)
|
18 فولت
|
|
الجهد - الناتج (دقيقة / ثابتة)
|
0.611 فولت
|
|
الجهد - الإخراج (الحد الأقصى)
|
13 فولت
|
|
التيار - الإخراج
|
10 أ
|
|
التردد - التبديل
|
200 كيلو هرتز ~ 1 ميجا هرتز
|
|
المعدل المتزامن
|
نعم
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 125 درجة مئوية (TJ)
|
|
نوع التركيب
|
سطح جبل
|
|
العبوة / العلبة
|
13- VFQFN
|
|
حزمة جهاز المورد
|
13-QFN (3 × 4)
|
|
رقم المنتج الأساسي
|
MPQ8632
|
مصادر إضافية:
| يصف | وصف |
| الحزمة القياسية | 5000 |
وصف
MPQ8632 عبارة عن محول وضع تبديل مصحح متزامن عالي التردد متكامل تمامًا.إنه يوفر حلاً مضغوطًا للغاية لتحقيق تيار إخراج 4A / 6A / 8A / 10A / 12A / 15A / 20A عبر نطاق إمداد إدخال واسع مع تنظيم ممتاز للحمل والخط.
يستخدم MPQ8632 وضع التحكم المستمر في الوقت (COT) لتوفير استجابة عابرة سريعة وتيسير تثبيت الحلقة.
يقوم المقاوم الخارجي ببرمجة تردد التشغيل من 200 كيلو هرتز إلى 1 ميجا هرتز ويظل التردد ثابتًا تقريبًا حيث يختلف إمداد الإدخال مع تعويض التغذية الأمامية.
يتم تعيين عتبة قفل الجهد الافتراضية داخليًا عند 4.1 فولت ، ولكن شبكة المقاوم على دبوس التمكين يمكن أن تزيد من هذه العتبة.يتحكم دبوس البدء الناعم في منحدر بدء جهد الخرج.تشير الإشارة الجيدة لطاقة التصريف المفتوحة إلى أن الإخراج يقع ضمن نطاق الجهد الاسمي.
تتميز بميزات حماية متكاملة تمامًا تشمل الحماية من التيار الزائد وحماية الجهد الزائد والإغلاق الحراري.
يتطلب MPQ8632 أقل عدد ممكن من المكونات الخارجية القياسية المتاحة بسهولة ويتوفر في حزمة 16-Pin QFN 3mm × 4mm أو 29-Pin QFN 5mm × 4mm.
سمات
* نطاق جهد الدخل المنخفض من 2.5 فولت: - 2.5 فولت إلى 18 فولت مع انحياز خارجي 5 فولت - 4.5 فولت إلى 18 فولت مع انحياز داخلي
* مجموعة المنتجات القابلة للتطوير من 4A إلى 20A تطبيقات الإخراج الحالية - 4A / 6A / 8A / 10A / 12A تشترك في نفس البصمة - 15A / 20A تشارك نفس البصمة ، مع تغيير طفيف في قسم مرحلة الطاقة من 4A / 6A / 8A / 10 أ / 12 أ
* مثلى منخفضة RDS (ON) الطاقة الداخلية MOSFETs لكل جهاز
* تقنية تقليل الخسارة في التحويل
* COT التكيفي للاستجابة العابرة فائق السرعة
* 0.5٪ جهد مرجعي يزيد عن 0qC إلى 70qC نطاق درجة حرارة التقاطع
* وقت بدء ناعم قابل للبرمجة
* بدء التحيز المسبق
* تردد التحويل القابل للبرمجة من 200 كيلو هرتز إلى 1 ميجا هرتز
* غير مزلاج OCP و OVP وحماية من الإغلاق الحراري
*الإخراج قابل للتعديل من 0.611 فولت إلى 13 فولت
التطبيقات
* أنظمة الاتصالات والشبكات
* المحطات الأساسية × الخوادم
* مسجلات الفيديو الشخصية
* تلفزيون بشاشة مسطحة وشاشات
* أنظمة الطاقة الموزعة
صورة البيانات:https://media.digikey.com/pdf/Data٪20Sheets/Monolithic٪20Power٪20PDF's/MPQ8632.pdf
