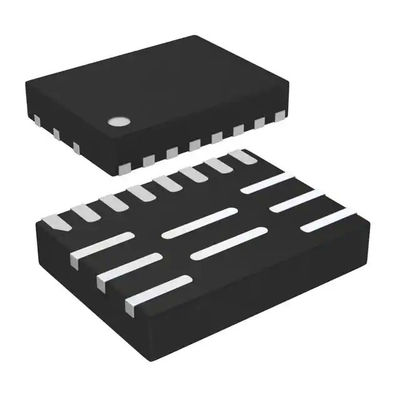

MPQ8632GL-12-Z باك منظم التبديل IC إيجابي قابل للتعديل 0.611V 1 الناتج 12A 16-PowerVFQFN

MPQ8632A هو محول باك متزامن عالي التردد ومتكامل بالكامل.إنه يوفر حلاً مضغوطًا للغاية لتحقيق تيار خرج يصل إلى 12 أمبير عبر نطاق إمداد مدخلات واسع مع تنظيم ممتاز للحمل والخط.يعمل MPQ8632A بكفاءة عالية على نطاق واسع للحمل الحالي الناتج.تتبنى MPQ8632A وضع التحكم الثابت في الوقت المعوض داخليًا (COT) والذي يوفر استجابة عابرة سريعة ويسهل تثبيت الحلقة.يتم ضبط تردد التشغيل بسهولة على 600 كيلو هرتز أو 800 كيلو هرتز أو 1000 كيلو هرتز مع تكوين MODE ، مما يسمح لتردد MPQ8632A بالبقاء ثابتًا بغض النظر عن جهد الإدخال / الإخراج.يتم التحكم في منحدر بدء الجهد الناتج عن طريق مؤقت داخلي 1 مللي ثانية.يمكن زيادته بإضافة مكثف على TRK / REF.تشير إشارة سلعة طاقة الصرف المفتوحة (PGOOD) إلى أن الإخراج يقع ضمن نطاق الجهد الاسمي الخاص به.يتم تثبيت PGOOD على حوالي 0.7 فولت بجهد سحب خارجي عندما يفشل مصدر الإدخال في تشغيل MPQ8633A.تشمل ميزات الحماية المتكاملة حماية التيار الزائد (OCP) ، والحماية من الجهد الزائد (OVP) ، وحماية الجهد المنخفض (UVP) ، والحماية من الحرارة الزائدة (OTP).يتطلب MPQ8633A الحد الأدنى من عدد المكونات الخارجية القياسية والمتاحة بسهولة ويتوفر في حزمة QFN 3 مم × 4 مم.الميزات  نطاق جهد الإدخال العريض من 2.7 فولت: o 2.7 فولت إلى 16 فولت مع انحياز خارجي 3.3 فولت VCC o 4 فولت إلى 16 فولت مع انحياز داخلي أو انحياز VCC خارجي 3.3 فولت  جهد إخراج تفاضلي مستشعر بعيد  مستوى حد دقيق قابل للبرمجة  إخراج 12A الحالي  Low RDS (ON) MOSFETs المتكاملة للطاقة  تقنية تقليل فقدان التبديل الخاصة بالملكية  COT التكيفي للاستجابة العابرة فائقة السرعة  مستقر مع مكثف خرج ESR صفر  0.5٪ جهد مرجعي يزيد عن 0 درجة مئوية إلى + 70 درجة مئوية نطاق درجة حرارة تقاطع  1٪ الجهد المرجعي من -40 درجة مئوية إلى + 125 درجة مئوية نطاق درجة حرارة التقاطع  خيار تخطي النبض أو تشغيل CCM القسري تنظيم ممتاز للحمل  تتبع جهد الإخراج  تفريغ جهد الخرج  PGOOD نشط مثبت مستوى منخفض أثناء انقطاع الطاقة  وقت بدء ناعم قابل للبرمجة من 1 مللي ثانية  بدء التحيز المسبق  تردد التحويل القابل للتحديد من 600 كيلوهرتز و 800 كيلوهرتز و 1000 كيلوهرتز  بدون مزلاج OCP و UVP و UVLO والإغلاق الحراري ومزلاج OVP. الإخراج قابل للتعديل من 0.6 فولت إلى 90٪ * فين ، حتى 5.5 فولت كحد أقصى. متوفر في تطبيقات حزمة QFN 3 مم × 4 مم  أنظمة الاتصالات والشبكات  الخادم والحوسبة السحابية والتخزين  المحطات الأساسية  نقطة التحميل للأغراض العامة (PoL)  أنظمة توزيع الطاقة 12 فولت التلفزيون المتطور وحدات التحكم في الألعاب وبطاقات الجرافيك
